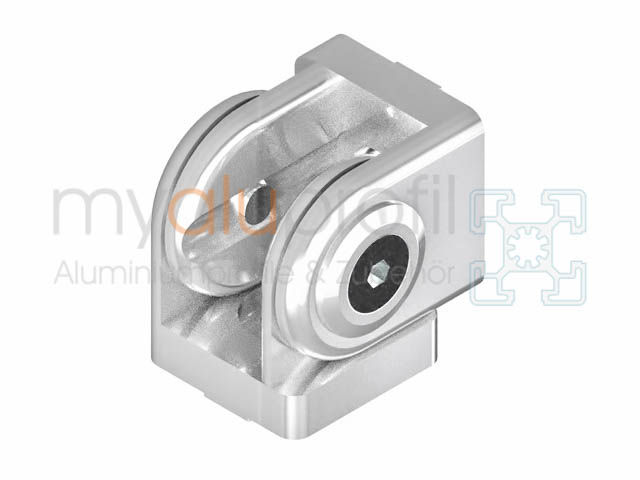

Das Gelenk 20x20 Nut 5 I-Typ erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden.
Befestigungsmaterial bei stirnseitiger Verschraubung:
Zylinderkopfschr. M5x14
Befestigungsmaterial bei Verschraubung in der Profilnut:
Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5.
Verbaubar mit allen Profilen der Baureihe 5 im Raster 20 I Typ
Technische Daten
Werkstoff: ZN beschichtet
Gewicht kg/Stk.: 0,040
